DDL3 系列 单片电磁离合器
DDL3系列单片电磁离合器只有一对摩擦付，它具有结构简单，安装方便，工作频率高，动作灵敏，无空载力矩，噪声低等特点，广泛应用于印刷，造纸，包装，医疗，建筑，纺织，船舶，办公机械，计算机外围设备，仪表，通讯等机械传动系统中完成离合、换向、变速、制动、定位等功能。
离合器在下列条件下能可靠的工作：
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。

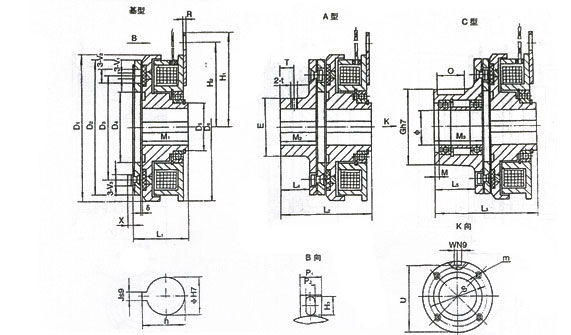

安装示意图 |
外形与安装尺寸
规格
Size |
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
L1
|
L2
|
L3
|
L4
|
L5
|
M1
|
M2
|
M3
|
R
|
H1
|
H2
|
H3
|
1 |
85 |
80 |
60 |
41.5 |
25 |
85 |
34.5 |
54.5 |
63.5 |
16 |
25 |
30 |
20 |
29 |
2 |
65 |
57 |
10.5 |
2 |
106 |
100 |
76 |
51.5 |
30 |
106 |
39 |
64 |
74 |
20 |
30 |
33 |
25 |
35 |
2 |
70 |
62.5 |
11.5 |
4 |
133 |
125 |
95 |
61.5 |
40 |
133 |
44.5 |
74.5 |
90.5 |
24 |
40 |
37.5 |
30 |
46 |
2 |
85 |
77 |
11.5 |
8 |
169 |
160 |
120 |
79.5 |
55 |
169 |
50.5 |
88.5 |
107.5 |
3l |
50 |
41.5 |
38 |
57 |
3.2 |
112 |
100 |
l8.5 |
16 |
212.5 |
200 |
158 |
l00 |
70 |
212.5 |
62 |
104 |
13l |
33 |
60 |
51 |
42 |
69 |
3.5 |
140 |
125 |
20 |
25 |
253 |
241 |
185.5 |
120 |
85 |
253 |
70.5 |
120.5 |
147.5 |
38 |
65 |
58 |
50 |
77 |
4.5 |
156.5 |
141.5 |
24 |
规格
Size |
p1
|
p2
|
v1
|
v2 |
v3 |
X |
E
|
T
|
t |
G |
O |
N |
S |
U |
W |
m |
ф |
h |
e |
δ |
1 |
16 |
5.5 |
4.1 |
8 |
7.5 |
2.8 |
31 |
8 |
M5 |
45 |
15 |
2 |
37 |
42-0.10 |
5 |
3-M4深6 |
15 |
17.30+0.1 |
5 |
0.2 |
2 |
16 |
6.5 |
5.1 |
10.5 |
9 |
3.8 |
41 |
10 |
M5 |
55 |
20 |
3 |
47 |
51.5-0.10 |
6 |
4-M4深8 |
20 |
22.80+0.1 |
6 |
0.2 |
4 |
16 |
6.5 |
6.1 |
12 |
11 |
5 |
49 |
12 |
M6 |
64 |
30 |
3 |
52 |
60-0.20 |
8 |
4-M4深8 |
25 |
28.30+0.2 |
8 |
0.3 |
8 |
25 |
8.5 |
8.1 |
15 |
14 |
6 |
65 |
15 |
M8 |
175 |
35 |
3 |
62 |
71-0.20 |
8 |
6-M5深8 |
30 |
33.30+0.2 |
8 |
0.3 |
16 |
25 |
8.5 |
10.2 |
20 |
18.5 |
8 |
83 |
16 |
M8 |
100 |
45 |
4 |
84 |
94.5-0.20 |
14 |
6-M6深12 |
45 |
48.80+0.2 |
14 |
0.5 |
25 |
30 |
12.5 |
10.2 |
20 |
18.5 |
8 |
100 |
18 |
M10 |
110 |
50 |
6 |
100 |
104-0.20 |
16 |
6-M6深12 |
55 |
59.30+0.2 |
16 |
0.5 |
|
